Mehrzweck-Clinchmaschine RIVCLINCH 4006 P50 PASS V1
14.500,00 €*
Sofort verfügbar, Lieferzeit: 30-60 Tage
Nicht das Richtige gefunden?
Produktinformationen "Mehrzweck-Clinchmaschine RIVCLINCH 4006 P50 PASS V1"
Die Mehrzweck-Clinchmaschine RIVCLINCH 4006 P50 PASS V1 dient zum Verbinden von zwei- oder mehrlagigen Blechen ohne Zusatzmaterial. Sie zeichnet sich durch ein exzellentes Preis-Leistungs-Verhältnis aus.
Die Clinchverbindung entsteht durch das plastische Verformen des Materials, das zwischen Stempel und Matrize zusammengedrückt wird. Die Verbindung entsteht, wenn das Material seitlich durch die Matrizenwände abfließt.
Das Ergebnis ist eine qualitativ hochwertige Verbindung – ohne Verbrauchsmaterialien wie Schrauben oder Nieten und ohne Beeinträchtigung der Beschichtung. Eine aufwändige Nachbearbeitung, wie sie bei Schweißverbindungen nötig ist, entfällt vollständig.
Vorteile der Clinchtechnik
- Einfach in der Bedienung – kein Rauch, keine Funken
- Keine Korrosionsprobleme
- Sonderwerkzeug für gasdichte Verbindungen verfügbar
- Schneller Betrieb durch seitliches Verschieben
- Große Öffnung mit sicherem Vorhub und automatischem Schnellverschluss des Arbeitskopfes
- Sehr schnelle Drehung um Ecken durch den eingebauten Drehring
- Sehr hohe Lebensdauer der Werkzeuge

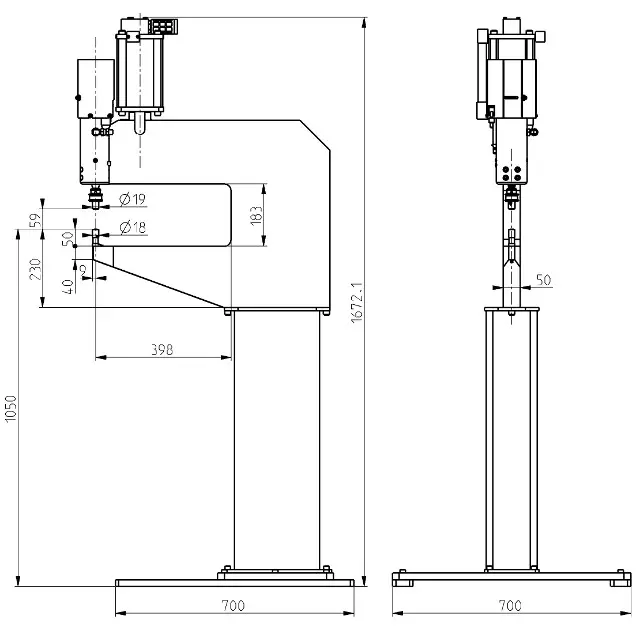

Technische Daten
- Gewicht: 210 kg
- Druckluftanschluss: 6 bar
- Schließkraft bei 6 bar: 35 / 50 kN
- Zykluszeit: 1,0 – 1,2 Sekunden
- Arbeitshub: 8 mm
- Vorhub (passiv): 52 mm
- Rahmentiefe C-Rahmen: 400 mm
- Max. Blechstärke Weichstahl: 4 mm
- Max. Blechstärke Aluminium: 5 mm
- Max. Blechstärke Edelstahl: 3 mm
- Auslieferungszustand: Die Maschine wird komplett und gebrauchsfertig geliefert. Ein einfacher 6 bar Druckluftanschluss ist ausreichend.
Besonderheiten der Clinchmaschine
Die Maschine ist mit dem einzigartigen Passive Approach Stroke System (PASS, passiver Vorhub) ausgestattet. Es besteht aus einem separaten Fußschalter für den Vorhub, der mit geringer Kraft gefahren wird und ermöglicht die Zugänglichkeit für bis zu 60 mm hohe Werkstücke.
Bei abgesenktem Kolben liegt der verbleibende Zustellhub unter 8 mm. Mithilfe des zweiten Fußschalters kann der Clinchvorgang mit voller Kraft ausgelöst werden.
Zusätzlich zum Sicherheitsaspekt erleichtert das PASS-System die exakte Positionierung des Werkzeugs in der Fügezone vor dem eigentlichen Clinchen und gestattet die Herstellung mehrerer Verbindungen bei voller Geschwindigkeit ohne Öffnen des Vorhubs bei jedem Clinchvorgang.
Optional kann der Arbeitszyklus automatisch über einen optimierten Zykluscontroller (OCC) überwacht werden.
Breites Anwendungsspektrum
Ein breites Spektrum patentierter RIVCLINCH-Werkzeuge ist für diese Maschine lieferbar und gestattet die Verbindung dünner wie auch dicker Materialien mit einer Gesamtstärke bis zu 4 mm bei den meisten Materialkombinationen wie z.B. Weichstahl, Aluminium und Kupfer.
Mit der langen, dünnen unteren Backe eignet sich das Gerät für ein breites Spektrum von Anwendungen zum Verbinden von Metallteilen in den Bereichen Bau, HLK, Haushaltsgeräte, Fahrzeuge, Möbel, Elektrotechnik u.v.m.
Häufig gestellte Fragen (FAQ)
1. Wofür wird die Clinchmaschine eingesetzt?
Die Mehrzweck-Clinchmaschine wird insbesondere zur Produktion von Luftkanälen sowie generell zum mechanischen Verbinden von Blechen mittels Kaltumformung eingesetzt – ganz ohne Schweißen, Nieten oder Schrauben. Sie eignet sich ideal für Serienfertigung und wiederkehrende Produktionsaufgaben, bei denen Präzision und Geschwindigkeit gefordert sind.
2. Ist die Verbindung luftdicht für Lüftungskanäle?
Ja, die Clinchverbindungen sind luftdicht gemäß DIN 1507:2006 und erfüllen die Anforderungen für Luftdichtheitsklasse D. Damit ist das Gerät hervorragend für den Luftkanalbau geeignet.
3. Welche Materialien und Materialstärken lassen sich verarbeiten?
- Baustahl: bis ca. 4,0 mm
- Aluminium: bis ca. 5,0 mm
- Edelstahl: bis ca. 3,0 mm
Auch Materialkombinationen und beschichtete Bleche sind problemlos möglich.
4. Welche technischen Daten hat die Rivclinch 4006 P50 PASS V1?
- Betriebsdruck: 6 bar
- Presskraft: ca. 35 / 50 kN
- Hub (Arbeitsweg): 8 mm
- Zykluszeit: ca. 1,0 – 1,2 Sekunden
- Öffnungsweite: bis 60 mm
- Ausladung (Backentiefe): bis 400 mm (modellabhängig)
- Gesamtgewicht: ca. 230 kg
5. Was unterscheidet die Maschine von Hand-Clinchzangen?
- Deutlich höhere Fügekraft (bis 50 kN)
- Große Öffnungsweite und Arbeitsreichweite
- Fußpedal-Bedienung für freies Arbeiten mit beiden Händen
- Konstante Qualität auch bei Serienfertigung
6. Wie sicher und zuverlässig ist der Clinchprozess?
Der Clinchprozess ist reproduzierbar und kontrollierbar. Da keine Hitze oder Zusatzmaterialien verwendet werden, bleibt die Materialstruktur unverändert. Oberflächen und Beschichtungen werden nicht beschädigt, und die Verbindung ist dauerfest und korrosionsbeständig.
7. Welche Vorteile bietet die Clinchtechnologie?
- Keine Nieten, Schrauben oder Klebstoffe erforderlich
- Keine Wärmeeinbringung – kein Verzug, kein Abbrand
- Sehr kurze Zykluszeiten – unter 1 Sekunde pro Verbindung
- Geringe Lärmemission und kein Funkenflug
- Energieeffizient und wartungsarm
8. Welche Werkzeuge und Zubehörteile sind verfügbar?
- Werkzeugsätze (Stempel und Matrize) für unterschiedliche Materialien
- Rotationsring und Balancer
- Druckluft-Wartungseinheit
- Clinch-Zyklusmonitor für Prozessüberwachung
9. Wie erfolgt die Wartung und Pflege?
- Regelmäßige Schmierung beweglicher Teile
- Kontrolle von Stempel und Matrize auf Verschleiß
- Verwendung sauberer, trockener Druckluft
- Reinigung der Filter- und Steuerluftleitungen
Bei sachgemäßer Pflege sind lange Standzeiten und konstante Fügeleistungen gewährleistet.
10. Welche Einsatzbereiche sind typisch?
- Luftkanalbau und Lüftungstechnik
- Metallbau und Gehäusefertigung
- Serienproduktion von Baugruppen aus Feinblech
- Verbindung von verzinkten oder beschichteten Blechen
11. Wie schnell erfolgt die Lieferung und wer unterstützt bei Fragen?
Bei Lagerverfügbarkeit erfolgt der Versand in der Regel innerhalb von 1 – 3 Werktagen.
Unser Fachteam berät Sie gerne bei Auswahl, Anwendung und Ersatzteilen:
| Maschinentyp: | Clinchzange/Fügepresse |
|---|---|
| Versandart: | Speditionsartikel |
