RIVCLINCH 0404 IP AERO Böllhoff Attexor
Clinchzange für die professionelle Luftkanalproduktion vom Typ RIVCLINCH 0404 IP Aero. Zertifizierte Clinchpunkt nach Dichtheitsklasse D.

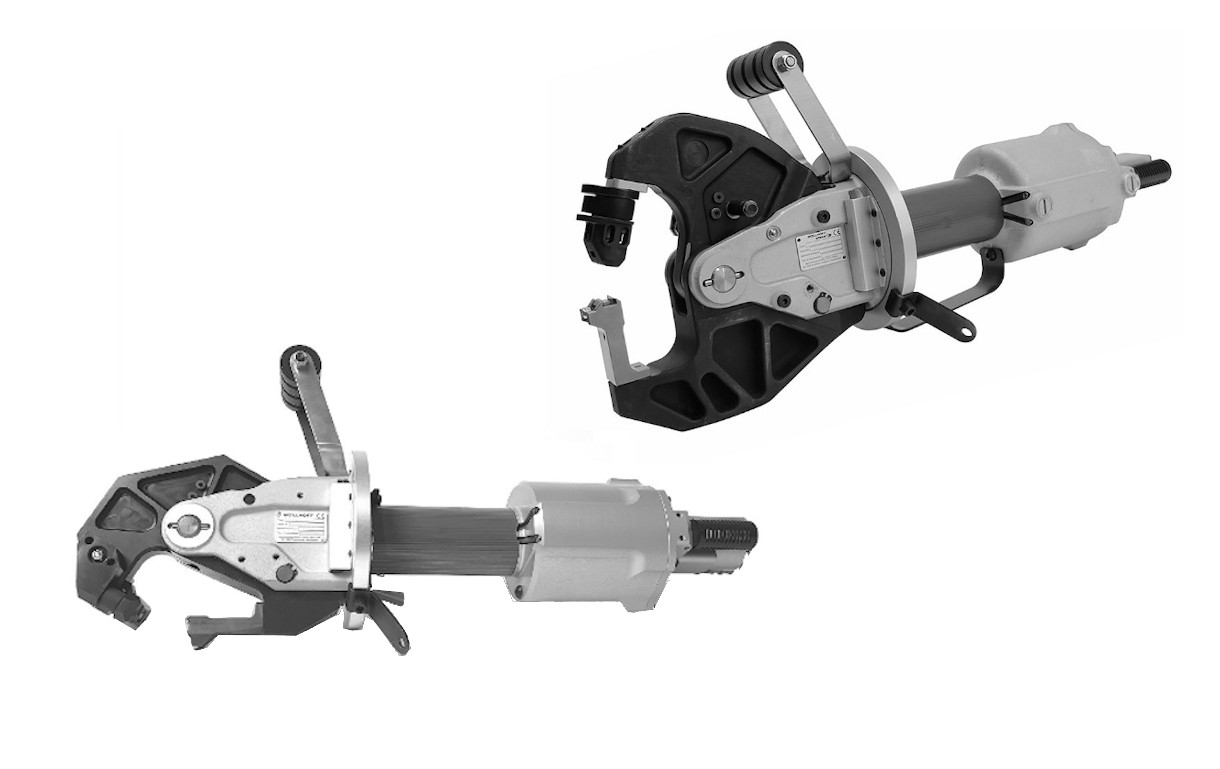

Die Clinchzange RIVCLINCH 0404 IP V3 AL AERO NK wird zur Verbindung von Blechen ohne Zusatzmaterial eingesetzt. Sie wird insbesondere bei der Produktion von Luftkanälen verwendet. Die Clinchmaschine kann mit unterschiedlichen Werkzeugen ausgestattet werden und eignet sich je nach eingesetzter Werkzeugkombination für die Verarbeitung unterschiedlicher Blechstärken sowie Materialien.
Inhalt: 1 Stück (9.147,00 €* / 1 Stück)

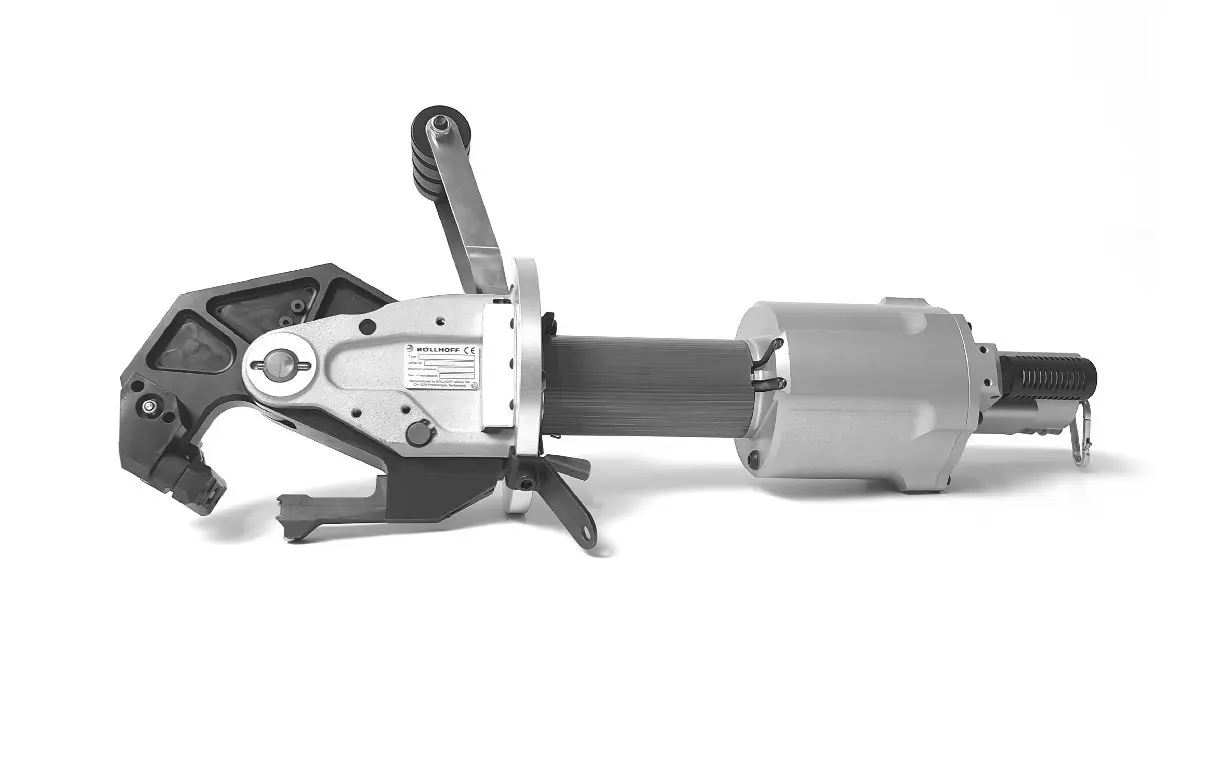

RIVCLINCH 0404
IP V3 AL AERO 90
Inhalt: 1 Stück (8.934,00 €* / 1 Stück)

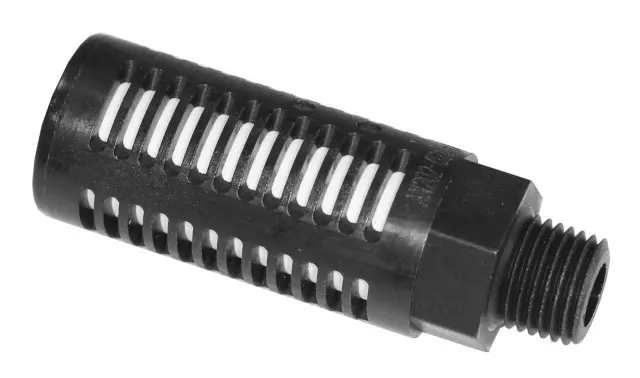

Hauptschalldämpfer für die Clinchzange 0404 IP AERO. Der Schalldämpfer sollte regelmäßig erneuert werden um eine hohe Arbeitsgeschwindigkeit der Maschine sicher zu stellen. Die Maschine sollte nicht mit einem beschädigten Schalldämpfer betrieben werden.
Inhalt: 1 Stück (18,20 €* / 1 Stück)
Der rote Gummipuffer wird oberhalb vom Stempel eingesetzt. Er löst nach jedem Clinchvorgang den Stempel aus dem Werkstück. Dieses Verschleißteil sollte regelmäßig getauscht werden wenn die Arbeitsgeschwindigkeit sich verlangsamt.
Inhalt: 1 Stück (77,00 €* / 1 Stück)
Die Matrize ST 432 (14 J 00 150 00 (MS)) wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,0 mm zu verarbeiten.
Inhalt: 1 Stück (451,51 €* / 1 Stück)

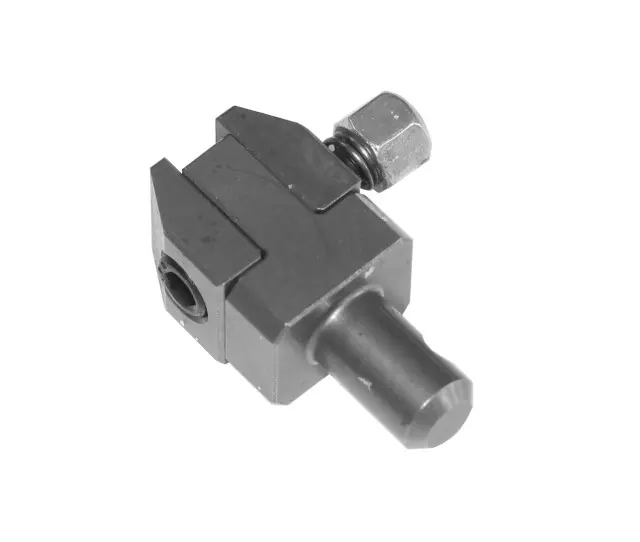

Die Matrize ST 432 (17 J 00 150 00 (MS)) wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,6 mm zu verarbeiten.
Inhalt: 1 Stück (451,51 €* / 1 Stück)

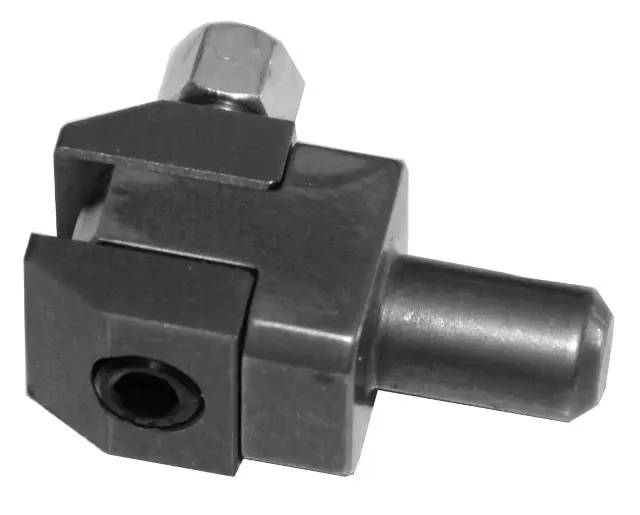

Die Matrize ST 432 (14 J 00 150 00 TR) wird eingesetzt um Edelstahl in Gesamtmaterialstärke 1,75 – 2,0 mm zu verarbeiten.
Inhalt: 1 Stück (504,01 €* / 1 Stück)
Dieser Amboss wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,0 mm zu verarbeiten.
Inhalt: 1 Stück (254,10 €* / 1 Stück)

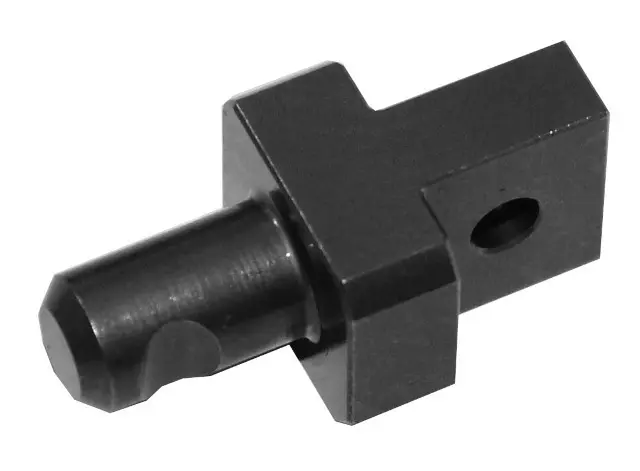

Dieser Amboss wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,6 mm zu verarbeiten.
Inhalt: 1 Stück (254,10 €* / 1 Stück)

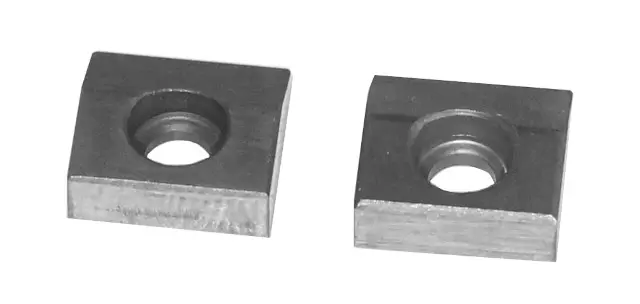

Das Schneidenset wird an den Matrizen verbaut. Es eignet sich universell für die Matrizen für Edelstahl und verzinktes Material.
Inhalt: 1 Stück (241,50 €* / 1 Stück)

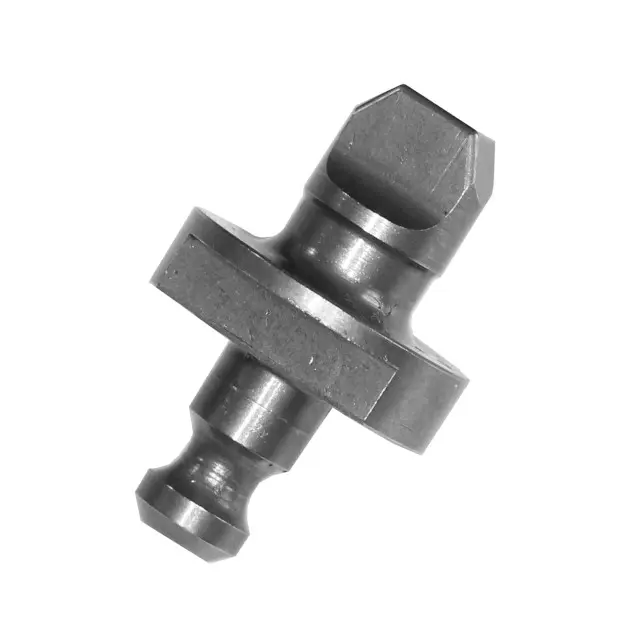

Der Stempel ST 40x45 wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,6 mm zu verarbeiten.
Inhalt: 1 Stück (227,00 €* / 1 Stück)

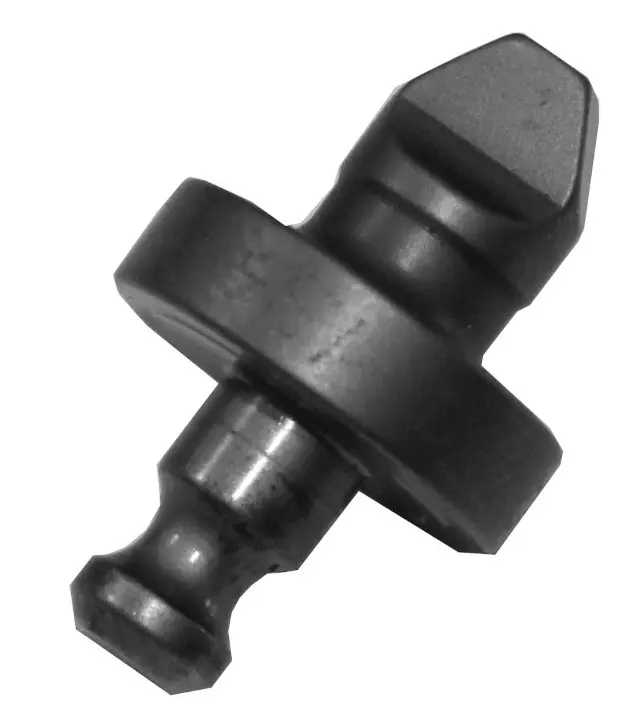

Der Stempel ST 40x30 wird eingesetzt um Edelstahl bis Gesamtmaterialstärke 1,75 – 2,0 mm zu verarbeiten.
Inhalt: 1 Stück (247,81 €* / 1 Stück)

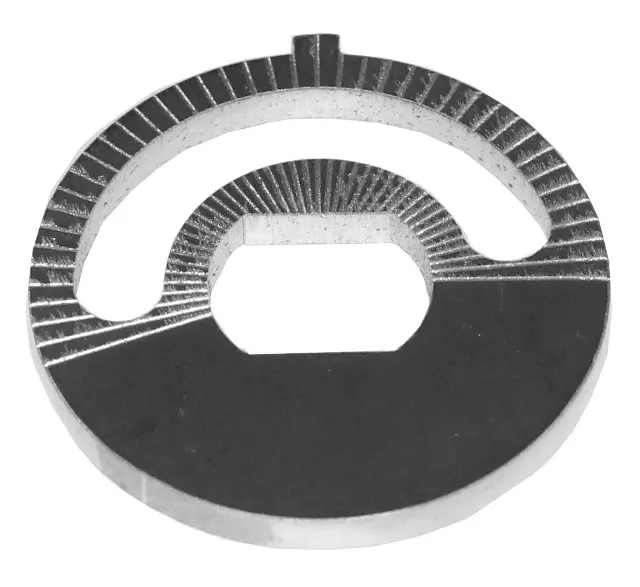

Dieses Einstellrad dient der Justage der Restbodenstärke an der Clinchmaschine 0404 AERO. Durch die korrekte Einstellung wird ein optimales Clinchergebnis sichergestellt. Die korrekte Einstellung wird durch eine Schraube fixiert.
Inhalt: 1 Stück (81,90 €* / 1 Stück)

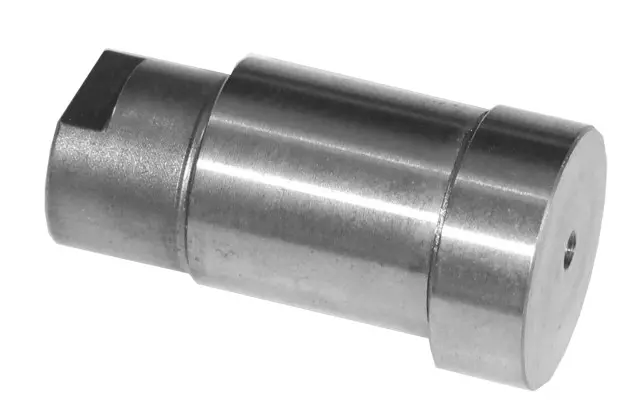

Dieser Bolzen dient der Justage der Restbodenstärke an der Clinchmaschine 0404 AERO. Er wird über das Einstellrad (Wheel) korrekt justiert. Durch die korrekte Einstellung wird ein optimales Clinchergebnis sichergestellt.
Inhalt: 1 Stück (189,00 €* / 1 Stück)

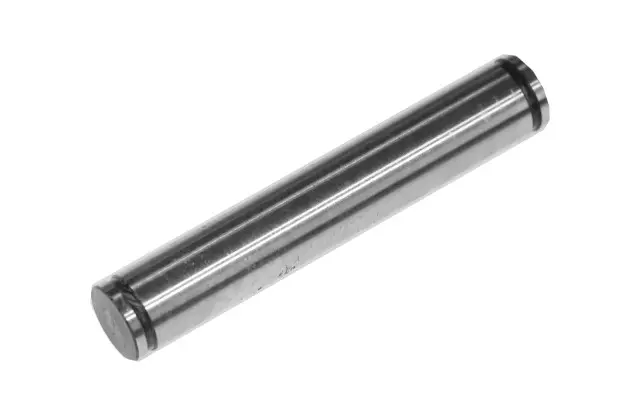

Der Shaft Lower Bearing wird zur Fixierung des festen Kiefers benötigt. Gleichzeitig fixiert er im inneren des feststehenden Kiefers ein Nadellager.
Inhalt: 1 Stück (86,11 €* / 1 Stück)

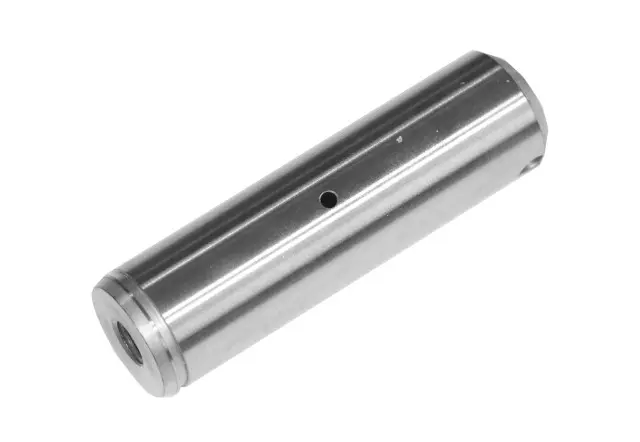

Der Main Shaft ist der Hauptverbindungsbolzen der zwei Kiefer. Er hat einen Durchmesser von 16 mm. Wichtig ist es, beim Einbau auf die korrekte Ausrichtung zu achten. Hierzu ist die stirnseitige Markierung zu beachten. Gerne stehen wir bei Rückfragen zur Verfügung.
Inhalt: 1 Stück (248,06 €* / 1 Stück)

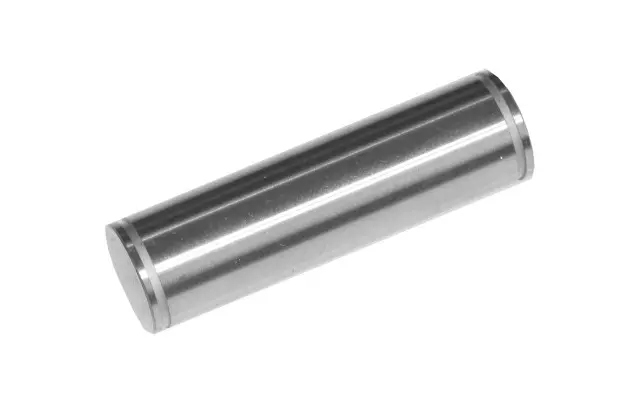

Der Pivoting Shaft wird zur Fixierung eines Nadellagers im feststehenden Kiefer benötigt.
Inhalt: 1 Stück (75,60 €* / 1 Stück)

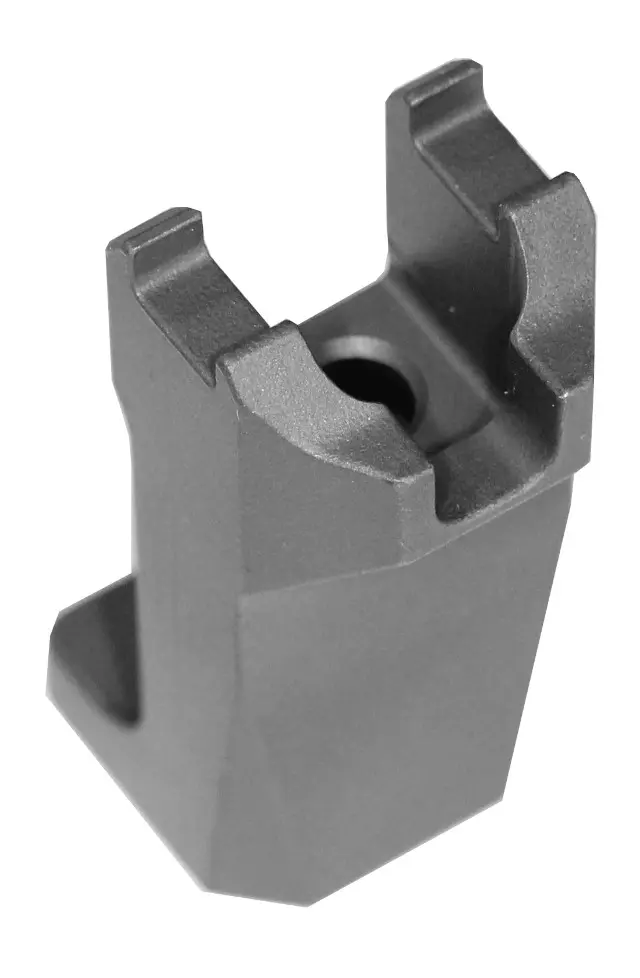

Der Werkzeughalter dient zur Aufnahme der Matrize und fixiert diese sicher in der Clinchmaschine
Inhalt: 1 Stück (446,26 €* / 1 Stück)

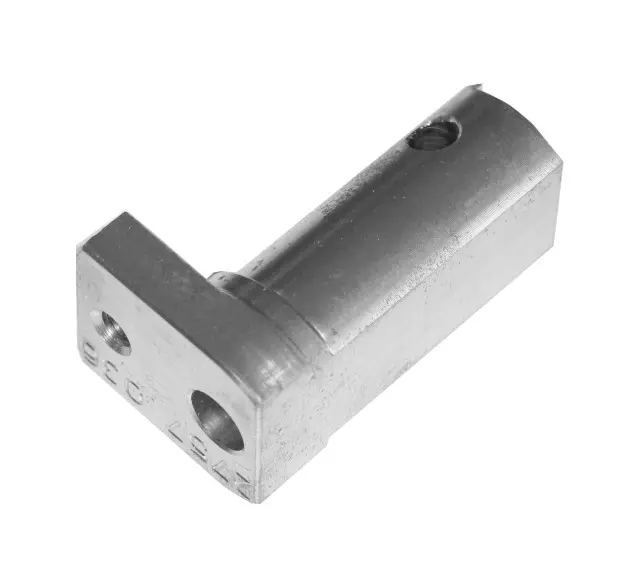

Der Werkzeughalter dient zur Aufnahme des Stempels und fixiert diesen sicher in der Clinchmaschine
Inhalt: 1 Stück (472,51 €* / 1 Stück)

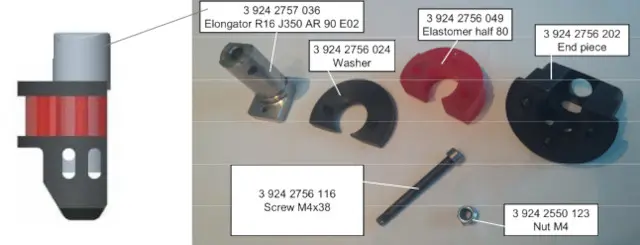

Das End Piece Half wird auf der Stempelseite des Werkzeugs verbaut und schützt diesen vor mechanischen Beschädigungen.
Inhalt: 1 Stück (367,50 €* / 1 Stück)

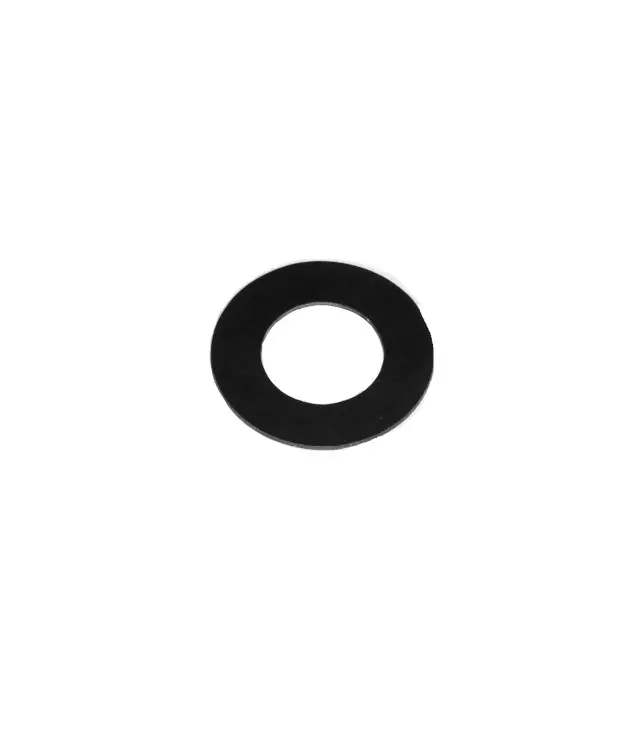

Die Distanzscheibe Ø19X0.5 wird seitlich an Nadellager montiert und verhindert ein Herausfallen der Nadeln. Es werden pro Nadellager immer zwei Scheiben benötigt – auf jeder Seite eine.
Inhalt: 1 Stück (13,13 €* / 1 Stück)
Die Distanzscheibe Ø26X0.5 wird seitlich an Nadellager montiert und verhindert ein Herausfallen der Nadeln. Es werden pro Nadellager immer zwei Scheiben benötigt – auf jeder Seite eine.
Inhalt: 1 Stück (17,64 €* / 1 Stück)

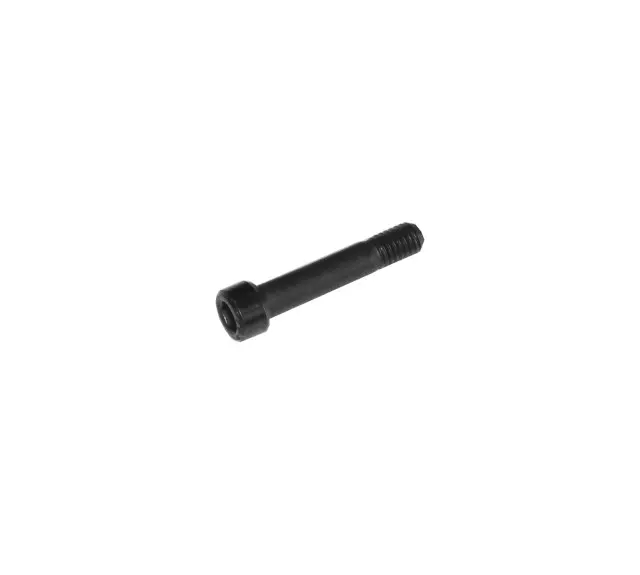

Die Matrizenschraube verbindet die Schneiden der Matrize. Sie sollte immer zusammen mit Matrizenmutter (Artikel MRC39242550004) und Matrizenfeder (Artikel MRC39249831830) im Set getauscht werden.
Inhalt: 1 Stück (14,00 €* / 1 Stück)

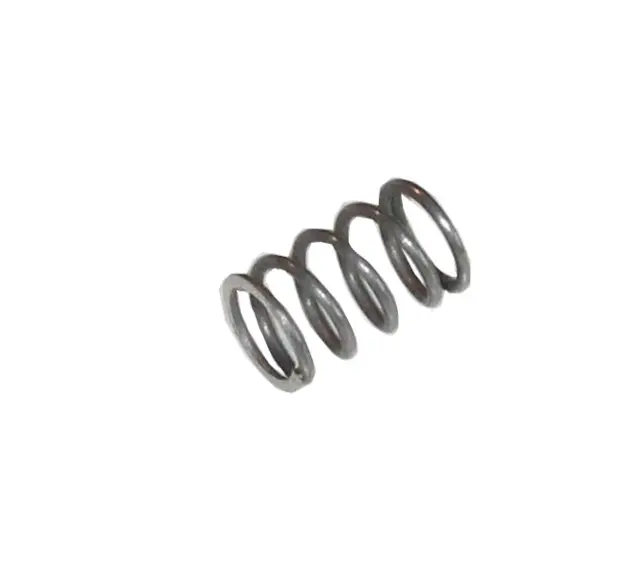

Die Matrizenfeder regelt die Bewegungen der Schneiden beim Clinchvorgang.
Inhalt: 1 Stück (9,60 €* / 1 Stück)
